环氧煤沥青防腐钢管 性能优势与工程应用全解析

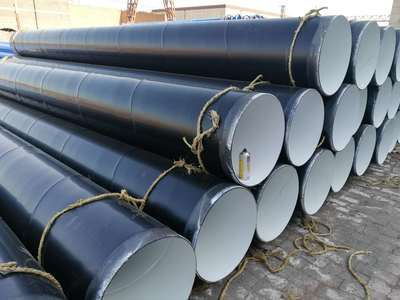

环氧煤沥青防腐钢管是钢质管道外壁防腐领域的重要产品之一，它将环氧树脂的附着力和力学性能与煤沥青的耐水、耐化学腐蚀特性相结合，形成一种适用于埋地、水下等苛刻环境的防腐涂层体系。

一、环氧煤沥青防腐的基本原理与涂层结构

环氧煤沥青涂料是以环氧树脂、煤沥青、填料和固化剂为主要成分的双组分防腐涂料。环氧树脂提供优异的粘结强度和机械性能，煤沥青则赋予涂层出色的耐水性、耐酸碱盐侵蚀能力以及较低的水汽渗透率。两者互补，使涂层在潮湿、盐碱、地下水丰富的土壤环境中具有较长的使用寿命。

根据防腐等级的不同，涂层结构通常分为普通级、加强级和特加强级。普通级为底漆加面漆（一底两面或一底一面），加强级在底漆与面漆之间增加玻璃布增强层（一底一布两面），特加强级则采用多层玻璃布与面漆交替叠层（一底多布多面）。玻璃布的加入显著提高了涂层的抗冲击性和抗土壤应力能力，适用于大口径、高落差、穿越段等受力复杂的管段。

二、制造工艺要点

环氧煤沥青防腐钢管的防腐层可在工厂预制或现场施工。工厂预制一般采用自动化生产线，工艺包括：钢管表面预处理（抛丸除锈至Sa2.5级，并检查锚纹深度）、涂装底漆、缠绕玻璃布（加强级及以上）、涂敷面漆、固化养护、电火花检漏和厚度检测。现场施工则多用于补口、补伤和焊口段的防腐处理。

固化过程中，环氧树脂与固化剂发生交联反应，形成热固性网状结构，使涂层具备良好的耐温性和抗微生物侵蚀能力。需要注意的是，施工环境温度与湿度对固化质量影响较大，低温或高湿时应采取加热或除湿措施，避免涂层固化不良导致附着力下降。

三、性能特点

1. 优异的耐腐蚀性。涂层对酸碱盐、工业污水、海水及微生物腐蚀具有较强抵抗力，适用于土壤电阻率较低、腐蚀性较强的地质条件。
2. 良好的附着力与抗剥离性。环氧组分赋予涂层与钢基体之间较强的化学粘结力，在规范施工条件下不易出现大面积剥离。
3. 耐水渗透性好。煤沥青的引入降低了涂层的水汽透过率，能有效阻挡地下水与氧的渗透。
4. 机械强度较高。加强级及以上结构中的玻璃布层显著提升了抗冲击、抗弯曲和抗土壤应力性能。
5. 施工适应性广。可采用工厂预制与现场补口相结合的方式，适配不同管径和敷设条件。

四、工程应用领域

环氧煤沥青防腐钢管广泛用于埋地输水管道、污水处理管道、海水输送管道、石油天然气集输管线、城市供热管网的防腐层外防护、地下管廊及顶管施工用套管等。在盐碱地、沿海地区、沼泽地带以及穿越河流、公路铁路的场合，该防腐结构因其综合性价比优势而被大量采用。

在选择防腐等级时，应根据土壤腐蚀性评价、管道设计寿命、敷设方式和地层条件等因素综合确定。例如，穿越段和岩层区应采用加强级或特加强级结构，并配合阴极保护联合防腐，以获得更长的服役周期。

五、质量控制与常见问题

防腐质量的控制重点包括：表面除锈等级、涂料配比与搅拌、涂装间隔时间、玻璃布缠绕搭接宽度、总干膜厚度（通常按设计要求控制在0.3～0.8mm范围）以及固化后的电火花检漏（检漏电压按涂层等级设定）。常见问题包括涂层厚度不足、玻璃布脱层、针孔漏点以及固化不均，可根据具体要求采取严格逐步检验和修补工艺去解决。

环氧煤沥青防腐钢管凭借其均衡的施工经济性、耐水耐蚀性和力学性能，在埋地与水下管道防腐蚀工程中是不可忽视的成熟技术方案。若在严格的表面处理和涂装质控前提下，它能显著延长钢管输送系统的整体服役年限。
