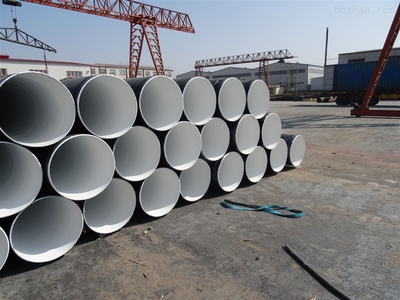

DN20-DN1000 防腐钢管 全规格选型、工艺与工程应用指南

一、规格体系：从DN20到DN1000的完整覆盖

防腐钢管的公称直径（DN）范围覆盖DN20至DN1000，基本上涵盖了从民用建筑小管径到市政主干管网大管径的全部常见需求。按管径可大致分为三个区段：

• 小口径段（DN20–DN150）：多用于建筑给排水、消防支管、暖通管道及小型工业配管。常用壁厚在2.0–6.0mm之间，连接方式以螺纹、沟槽或焊接为主。
• 中口径段（DN200–DN600）：市政给水支干管、工业园区输送管线的常见规格。壁厚一般为6.0–12.0mm，多以焊接或法兰连接。
• 大口径段（DN700–DN1000）：主要用于市政主干供水、污水输送、水利工程及大型工业循环水管线。壁厚通常在8.0–20.0mm，基本采用焊接连接。

实际选型时，除公称直径外，还需关注外径系列（如系列I/系列II）、壁厚等级以及执行标准（GB/T 3091、SY/T 5037、GB/T 9711等）。同一DN值在不同标准下外径可能略有差异，采购时应在技术协议中明确。

二、防腐工艺：按工况匹配的多种选择

防腐钢管的核心价值在于“钢管承压 + 涂层防腐”的组合。不同管径和工况适用的防腐工艺有所区别：

1. 环氧煤沥青防腐
适合埋地管道，尤其在中大口径（DN300以上）给排水管线上应用广泛。涂层厚度通常为0.3–0.8mm，按“几布几油”等级划分。成本较低，但耐候性一般，不宜长期暴露于紫外线环境。

2. 熔结环氧粉末（FBE）防腐
通过静电喷涂后高温熔融成膜，附着力强、耐腐蚀性好。小口径管（DN20–DN150）的内壁防腐常用此工艺，中大口径则多用于外壁或内壁衬涂。单层FBE厚度约300–500μm。

以上仅为部分工艺示例，实际选型还需结合输送介质（水、污水、化工流体）、敷设方式（埋地、架空、水下）及设计寿命综合判断。

三、不同管径的工程应用要点

小口径（DN20–DN100）的注意事项
管径小、内壁涂层的相对粗糙度影响更明显。内防腐层过厚会显著缩小过流截面，因此内涂层厚度需精确控制。螺纹连接时，端部涂层容易被管钳损伤，现场需做好补口处理。

中口径（DN150–DN500）的连接与补口
焊接连接是主流方式。焊接高温会烧损焊缝附近的防腐层，因此焊后补口是质量控制的重点环节。常用的补口方式包括热收缩带、液体环氧涂料和环氧粉末补口。补口质量直接决定整条管线的防腐寿命，在埋地工况下尤需重视。

大口径（DN600–DN1000）的运输与安装
大口径钢管自重和刚度大，运输吊装过程中涂层易受机械损伤。堆放时应使用软质垫层，吊装采用尼龙吊带。现场焊接时，环焊缝的补口工作量随管径增大而显著增加，施工组织上应预留足够的补口养护时间。大口径管线的阴极保护常与涂层联合使用，形成双重防腐体系。

四、选型与质量控制建议

1. 按标准和工况确定参数：明确执行标准、外径系列、壁厚及防腐等级，形成完整的技术规格书，避免仅在订单中标注“DN+防腐”造成歧义。
2. 涂层检验不可省略：到货后应抽检涂层厚度（磁性测厚仪或涡流法）、附着力（划格法或拉拔法）及电火花检漏（尤其埋地管），这几项是判断防腐层是否达标的基本手段。
3. 关注端部和补口配套：工厂预制时应保留管端预留段（通常100–150mm不涂敷），以便现场焊接，并配套供应补口材料，确保防腐体系的连续性。
4. 结合全寿命成本决策：防腐等级提高会增加前期造价，但对埋地不可更换的管线而言，延长维护周期带来的全寿命成本优势往往更为显著。

DN20至DN1000的防腐钢管构成了一条从建筑末梢到市政主干线的完整产品谱系。合理选型的关键不在于追求最高防腐等级，而在于让管径、壁厚、防腐工艺与具体工况形成匹配——这既是设计阶段的核心工作，也是采购和施工质量控制的基本依据。
